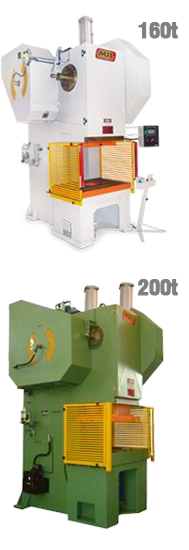

Prensas
Eixo Transversal
Máquinas de 15 à 320ton
| Modelos | |||||
| Características Dimensionais | PET/V 15T-C | PET/V 30T-C | PET/V 50T-C | PET/V 65T-C | PET/V 85T-C |
| Capacidade máxima (t) | 15 | 30 | 50 | 65 | 85 |
| Curso do martelo (mm) | 5 a 55 | 5 a 60 | 0 a 70 | 0 a 90 | 0 a 110 |
| Número de golpes por minuto (GPM) | 140 | 130 | 120 | 110 | 100 |
| Abertura máxima entre sobremesa e martelo (mm) | 300 | 300 | 320 | 350 | 400 |
| Regulagem máxima do martelo (mm) | 50 | 50 | 50 | 50 | 50 |
| Cavidade – distância entre o centro do martelo e o corpo (mm) | 165 | 210 | 260 | 285 | 360 |
| Dimensões das faces da mesa e sobremesa – larg. X prof. (mm) | 430 x 320 | 500 x 400 | 700 x 510 | 700 x 550 | 900 x 700 |
| Espessura da sobremesa (mm) | 60 | 60 | 70 | 80 | 90 |
| Furos na mesa / sobremesa (mm) | Ø100 / Ø90 | Ø140 / Ø130 | Ø160 x Ø130 | Ø180 / Ø150 | Ø210 / Ø200 |
| Dimensões da face do martelo – larg. X prof. (mm) | 225 x 125 | 255 x 155 | 440 x 195 | 450 x 235 | 530 x 265 |
| Diâmetro do porta espiga (mm) | Ø32 | Ø40 | Ø40 | Ø40 | Ø40 |
| Altura do piso a face da mesa (mm) | 660 | 710 | 710 | 710 | 710 |
| Potência instalada (cv) | 2,0 | 3,0 | 5,0 | 6,0 | 7,5 |
| Dimensões gerais da máquina – larg. X prof. X alt. (mm) | 800 x 1200 x 1640 | 900 x 1250 x 1950 | 1000 x 1350 x 2350 | 1100 x 1550 x 2600 | 1300 x 1750 x 2750 |
| Peso aprox. da máquina (Kgf) | 1100 | 1730 | 2800 | 4600 | 5500 |
| Modelos | |||||
| Características Dimensionais | PET/V 100T-C | PET/ENG 65T-C | PET/ENG 85T-C | PET/ENG 100T-C | PET/ENG 130T-C |
| Capacidade máxima (t) | 100 | 65 | 85 | 100 | 130 |
| Curso do martelo (mm) | 0 a 130 | 0 a 90 | 0 a 110 | 0 a 130 | 0 a 140 |
| Número de golpes por minuto (GPM) | 90 | 60 | 60 | 60 | 50 |
| Abertura máxima entre sobremesa e martelo (mm) | 475 | 350 | 360 | 400 | 470 |
| Regulagem máxima do martelo (mm) | 50 | 50 | 80 | 80 | 100 |
| Cavidade – distância entre o centro do martelo e o corpo (mm) | 385 | 285 | 360 | 385 | 385 |
| Dimensões das faces da mesa e sobremesa – larg. X prof. (mm) | 1000 x 750 | 700 x 550 | 900 x 700 | 1000 x 750 | 1000 x 750 |
| Espessura da sobremesa (mm) | 95 | 80 | 90 | 95 | 95 |
| Furos na mesa / sobremesa (mm) | Ø220 / Ø210 | Ø180 / Ø170 | Ø210 / Ø200 | Ø220 / Ø210 | Ø250 / Ø240 |
| Dimensões da face do martelo – larg. X prof. (mm) | 570 x 300 | 400 x 300 | 500 x 400 | 600 x 500 | 600 x 500 |
| Diâmetro do porta espiga (mm) | Ø50 | Ø40 | Ø40 | Ø50 | Ø50 |
| Altura do piso a face da mesa (mm) | 710 | 710 | 710 | 710 | 750 |
| Potência instalada (cv) | 10,0 | 7,5 | 10 | 12,5 | 15 |
| Dimensões gerais da máquina – larg. X prof. X alt. (mm) | 1400 x 1950 x 2900 | 1200 x 1600 x 2600 | 1400 x 1850 x 2600 | 1450 x 2070 x 2860 | 1580 x 2250 x 3010 |
| Peso aprox. da máquina (Kgf) | 6700 | 5500 | 7500 | 9000 | 11000 |
| Modelos | |||||
| Características Dimensionais | PET/ENG 160T-C | PET/ENG 200T-C | PET/ENG 250T-C | PET/ENG 320T-C | |
| Capacidade máxima (t) | 160 | 200 | 250 | 320 | |
| Curso do martelo (mm) | 0 a 140 | 0 a 180 | 0 a 200 | 0 a 200 | |
| Número de golpes por minuto (GPM) | 50 | 45 | 40 | 40 | |
| Abertura máxima entre sobremesa e martelo (mm) | 500 | 600 | 640 | 685 | |
| Regulagem máxima do martelo (mm) | 100 | 100 | 100 | 100 | |
| Cavidade – distância entre o centro do martelo e o corpo (mm) | 385 | 410 | 460 | 510 | |
| Dimensões das faces da mesa e sobremesa – larg. X prof. (mm) | 1100 x 750 | 1400 x 800 | 1500 x 900 | 1500 x 1000 | |
| Espessura da sobremesa (mm) | 105 | 105 | 110 | 115 | |
| Furos na mesa / sobremesa (mm) | Ø260 / Ø250 | Ø300 / Ø280 | Ø320 / Ø300 | Ø320 / Ø300 | |
| Dimensões da face do martelo – larg. X prof. (mm) | 750 x 500 | 1000 x 650 | 1200 x 750 | 1200 x 800 | |
| Diâmetro do porta espiga (mm) | Ø50 | Ø50 | Ø65 | Ø65 | |
| Altura do piso a face da mesa (mm) | 750 | 1030 | 1030 | 1030 | |
| Potência instalada (cv) | 15 | 20 | 25 | 30 | |
| Dimensões gerais da máquina – larg. X prof. X alt. (mm) | 1700 x 2250 x 3210 | 1750 x 2400 x 4020 | 1800 x 2500 x 4500 | 1850 x 2600 x 4600 | |
| Peso aprox. da máquina (Kgf) | 14000 | 19000 | 22000 | 25000 | |
