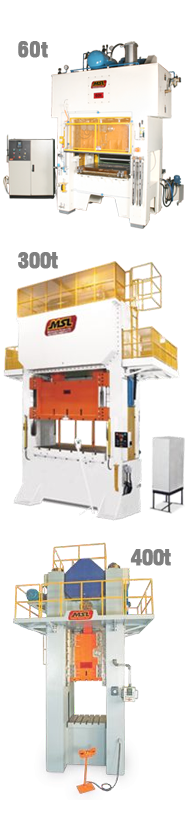

Prensa Tipo “H” Mecânica

60t	300t	400t
Golpes/minutos variáveis (máx. 400 gpm) Duas bielas com “pluger” Martelo com oito guias reguláveis Lubrificação a óleo reciculante Regulagem motorizada Segurança hidráulica Sistema de troca rápida de ferramentas	Capacidade 300t Abertura mesa/martelo 850mm Mesa de 2400 x 1200mm 2 bielas Martelo motorizado e segurança hidráulica VEJA O VÍDEO	Dupla redução Tipo “H” Mesa de 1200 x 900mm Abertura máxima 1450mm Curso 250mm Almofada de extração hidráulica de 60t VEJA O VÍDEO

MÁQUINAS DE OUTRAS CAPACIDADES E COM DIMENSÕES ESPECIAIS, FAVOR CONSULTAR DEPARTAMENTO DE VENDAS.

Prensas Excêntricas Tipo “H” – Rápidas – Volante – Fabricadas em Chapa de Aço Soldada – 01 Biela
	Modelos
Características Dimensionais	PM/H-1B 30T-C	PM/H-1B 50T-C	PM/H-1B 80T-C	PM/H-1B 110T-C
Capacidade máxima (t)	30	50	80	110
Curso do martelo, fixo (mm)	40	40	50	50
Número aprox. de golpes por minuto, variáveis (GPM)	100 à 250	100 à 250	80 à 200	80 à 200
Abertura máxima entre mesa e martelo (mm)	325	350	400	450
Regulagem máxima do martelo (mm)	50	50	50	50
Janela lateral – largura x altura (mm)	250 x 325	300 x 350	300 x 400	300 x 450
Dimensões úteis da mesa e do martelo – larg. X prof. (mm)	500 x 500	600 x 600	700 x 600	800 x 600
Altura do piso a face da mesa (mm)	800	850	900	900
Potência instalada (cv)	4,0	6,0	7,5	10,0
Dimensões gerais da máquina – larg. X prof. X alt. (mm)	1350 x 850 x 2500	1500 x 900 x 2780	1600 x 1000 x 3050	1650 x 1100 x 3180
Peso aprox. da máquina (Kgf)	2450	3500	5800	8200
OPCIONAIS:
• Curso regulável • Martelo com sistema de oito guias perpendiculares revestidas com réguas de bronze e guia central tipo “plunger” • Fechamento frontal com barreira de luz (cat. IV / res. 14 mm) • Fechamento traseiro com grade tipo salva mão, de acionamento eletropneumático, monitorada por chave de segurança (cat. IV)

Prensas Excêntricas Tipo “H” – Engrenada – Fabricadas em Chapa de Aço Soldada – 01 e 02 Bielas
		Modelos
Características Dimensionais		PM/H- 100T-C		PM/H- 150T-C		PM/H- 200T-C		PM/H- 250T-C		PM/H- 300T-C		PM/H- 400T-C
Capacidade nominal	t	100		150		200		250		300		400
Número de bielas	unid.	1	2	1	2	1	2	1	2	1	2	1	2
Altura de trabalho	mm	6,5		6,5		9,5		9,5		12,7		12,7
Curso do Martelo	mm	150		200		200		200		250		300
Golpes por minuto	gpm	60		50		50		50		40		35
Dimensões da face da mesa (larg. X prof.)	mm	1000 x 900	1400 x 1000	1000 x 900	1600 x 1000	1200 x 900	1800 x 1000	1200 x 1000	2000 x 1100	1200 x 1100	2200 x 1100	1200 x 1100	2200 x 1200
Dimensões da face do martelo (larg. X prof.)	mm	1000 x 900	1400 x 1000	1000 x 900	1600 x 1000	1200 x 900	1800 x 1000	1200 x 1000	2000 x 1100	1200 x 1100	2200 x 1100	1200 x 1100	2200 x 1200
Abertura – curso embaixo e reg. em cima	mm	450		450		500		550		600		600
Regularidade do martelo – motorizada	mm	100		100		150		150		200		200
Abertura frontal	mm	1000	1400	1000	1600	1200	1800	1200	2000	1200	2200	1200	2200
Abertura lateral	mm	450	500	450	500	400	450	400	450	400	450	400	450
Altura do piso a face da mesa	mm	1000		1000		1000		1000		1000		1000
Potência instalada	cv	12,5		15		30		40		50		60
Peso aprox. do equipamento	kgf	12000	17500	14500	20200	19500	26900	26000	32800	31500	40000	39500	58000
Dimensão “LARGURA”	mm	1620	2120	1750	2370	2050	2650	2200	2950	2400	3400	2550	3550
Dimensão “ALTURA”	mm	3500		3850		4050		4350		4750		5200
Dimensão “PROFUNDIDADE”	mm	2000		2000		2070		2150		2350		2550
