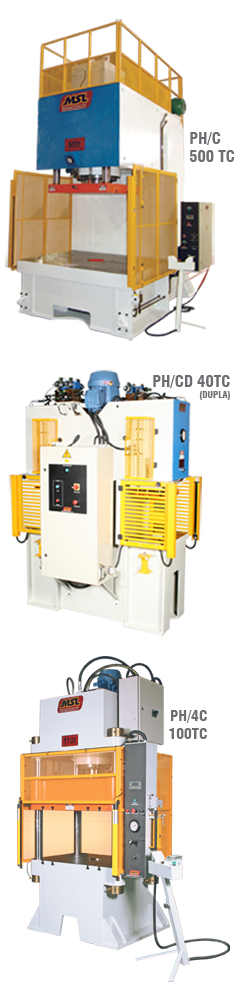

Prensas Hidráulicas tipo “C” e 4 Colunas

Prensas hidráulicas tipo “C” e 4 colunas
Especificações Técnicas

MÁQUINAS DE OUTRAS CAPACIDADES E COM DIMENSÕES ESPECIAIS, FAVOR CONSULTAR DEPARTAMENTO DE VENDAS.

	Modelos – Prensas Hidráulicas Tipo “C”
Características Dimensionais	PH/C 20T-C	PH/C 40T-C	PH/C 60T-C	PH/C 80T-C	PH/C 110T-C	PH/C 160T-C	PH/C 220T-C
Força máxima de prensagem (t)	20	40	60	80	110	160	220
Força máxima de retorno (t)	2	3	7	7	10	12	20
Velocidade de aproximação (mm/s)	365	335	305	280	280	250	220
Velocidade de trabalho (mm/s)	24	16	14	13	12	10	8
Velocidade de retorno (mm/s)	210	200	110	110	110	100	85
Curso máximo (mm)	200	200	200	300	300	400	400
Abertura máxima entre as mesas (mm)	350	400	400	500	500	600	600
Dimensões da mesa fixa – larg. X prof. (mm)	500×400	600×450	700×500	750×550	800×600	850×650	900×700
Dimensões da mesa móvel – larg. X prof. (mm)	300×250	400×300	400×350	450×400	500×400	550×450	600×500
Altura do piso a face da mesa fixa (mm)	800	850	850	850	900	900	900
Cavidade – centro do martelo ao corpo (mm)	210	235	260	285	310	335	360
Potência do motor principal (cv)	7,5	10	12,5	15	20	25	30
Peso aproximado (kgf)	1250	2100	3800	4600	5900	8900	10500
	Modelos – Prensas Hidráulicas Tipo “C” Duplas
Características Dimensionais	PH/CD 20T-C	PH/CD 40T-C	PH/CD 60T-C	PH/CD 80T-C	PH/CD 110T-C
Força máxima de prensagem (t)	20	40	60	80	110
Força máxima de retorno (t)	2	3	6	8	14
Velocidade de aproximação (mm/s)	365	335	305	280	280
Velocidade de prensagem (mm/s)	24	16	14	13	12
Velocidade de retorno (mm/s)	210	200	110	110	110
Curso máximo (mm)	200	200	200	300	300
Abertura máxima entre as mesas e martelo (mm)	350	400	400	500	500
Dimensões da mesa – larg. X prof. (mm)	500×400	600×450	700×500	750×550	800×600
Dimensões da martelo – larg. X prof. (mm)	300×250	400×300	400×350	450×400	500×400
Furo do porta espiga (mm)	Ø40	Ø38	Ø40	Ø45	Ø50
Altura do piso a face da mesa (mm)	800	850	850	850	900
Cavidade – centro do martelo ao corpo (mm)	210	235	260	285	310
Potência do motor principal (cv)	15	20	25	30	40
Peso aproximado total (kgf)	1875	3500	6450	7800	10000
	Modelos – Prensas Hidráulicas Tipo “4 Colunas”
Características Dimensionais	PH/4C 20T-C	PH/4C 40T-C	PH/4C 60T-C	PH/4C 80T-C	PH/4C 110T-C	PH/4C 160T-C	PH/4C 220T-C
Força máxima de prensagem (t)	20	40	60	80	110	160	220
Força máxima de retorno (t)	2	3	7	7	10	12	20
Velocidade de aproximação (mm/s)	365	335	305	260	280	250	220
Velocidade de trabalho (mm/s)	24	16	14	13	12	10	8
Velocidade de retorno (mm/s)	210	200	110	110	110	100	85
Curso máximo (mm)	200	200	200	300	300	400	400
Abertura máxima entre as mesas (mm)	350	400	400	500	500	600	600
Dimensões das mesas – larg. X prof. (mm)	500×500	600×450	700×500	750×550	800×600	850×650	900×700
Altura do piso a face da mesa (mm)	800	850	850	850	900	900	900
Potência do motor principal (cv)	7,5	10	12,5	15	20	25	30
Peso aproximado (kgf)	1600	2700	4600	5600	7000	11000	13000
